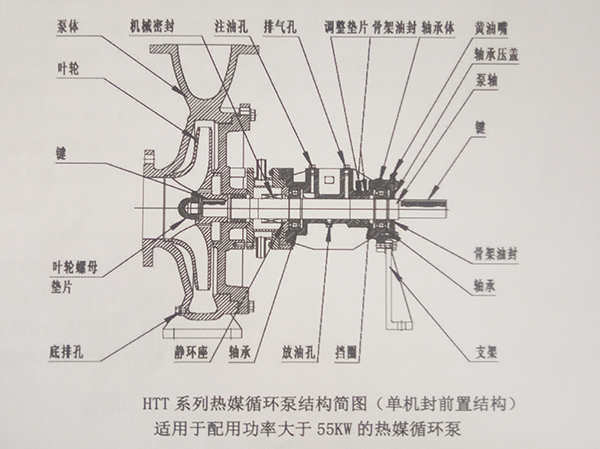

模溫機高溫循環泵的結構：模溫機所使用的高溫循環泵全稱為離心式高溫熱媒循環泵為單級懸臂腳支撐和中心支撐結構，泵的進口為軸向吸入，出口為中心垂直向上。泵的驅動電機通過聯軸器合裝于同一底座上。

整個機組標配無需附加冷卻系統。如用戶要求配備強制冷卻結構時，設計配置了中間冷卻夾套，冷卻液應下進上出。

法蘭 泵的吸入口、排出口法蘭連接尺寸符合GB/T 9119《平面、突面整體鋼制管法蘭》和GB/T 9113.3 《榫槽面整體鋼制管法蘭》。

機組配用功率＜90kW的泵，進出口法蘭設計壓力為1.6Mpa，密封面為RF。

機組配用功率≥90kW的泵，進出口法蘭設計壓力為4.0Mpa，密封面為TG。（也可根據用戶要求按其他法蘭標準定制）

3、泵的主要零部件組成

a、殼體部分：由泵體、泵蓋、中間冷卻套（強制冷卻時配置）組成；

b、轉子部分：由葉輪、軸、葉輪螺母組成；

c、軸承部分：軸承體內裝兩盤軸承，是轉子的支承體；

d、密封部分：采用石墨炭纖維填料十氟橡膠骨架油封：

e、傳動部分：泵與原動機采用聯軸器聯接，原動機可用普通電機或防爆電機、柴油機，從聯軸器端看泵為順時針方向旋轉。
