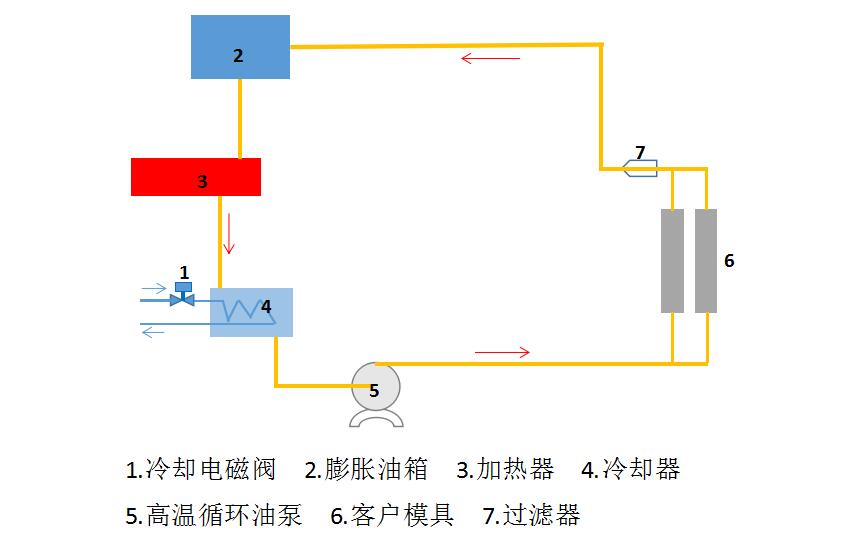

壓鑄模溫機采用導熱油循環控溫的原理，當導熱油在模具的冷卻通道中循環流動時，由于導熱油和模具通道壁（模具）之間存在溫差，它們之間存在著熱量的傳遞。壓鑄模溫機控溫原理如圖所示：

壓鑄模溫機的原理為：模具的熱交換通道與壓鑄模溫機的循環油泵、閥、管路、加熱器冷卻器等部件一起構成一個完整的導熱油循環通路，除模具外，其他部件郝進行隔熱保溫處理。高溫油泵將導熱油吸入循環通路，壓鑄模溫機控制系統控制導熱油在要求的溫度下進行循環。當油溫低于設定的溫度時，加熱系統對導熱油進行加熱，升高油溫到設定的溫度；當油溫高于設定值，打開冷卻水控制電磁閥，降低油溫到設定的溫度。

壓鑄模溫機系統熱交換量與導熱油的熱力學性能摸具通道截面積、導熱油流量抽溫模溫等因素有關。在確定了導熱油型號、模具通道截面積后，壓鑄模溫機熱交換量可用牛頓冷卻公式q=Ah(Tm- Tf)來計算，其中，q為系統的熱流量，A為換熱表面面積，Tm為模具溫度，Tf為導熱油溫度，h為模具內部流體通道的平均表面傳熱系數，與導熱油流速有關。

由于模具通道截面積已確定，導熱油流速可由導熱油流量計算確定。故壓鑄模溫機系統的熱交換量可由下述的函數關系式表示：Q=f(q，Tm，Tf)

式中，q為導熱油流量，m³/s。模具溫度Tm是被控制量，希望能保持恒定，即Tm基本是一個常數。因此，只要控制導熱油流量q或導熱油溫Tf在一定范圍內，即可控制它們之間的換熱量，從而控制模具的加熱和冷卻，進而控制模具的溫度。為控制方便起見，可采用固定導熱油流量調整導熱油溫度的方法，這樣只要控制好壓鑄模溫機導熱油的溫度即可控制壓鑄模具的溫度。
